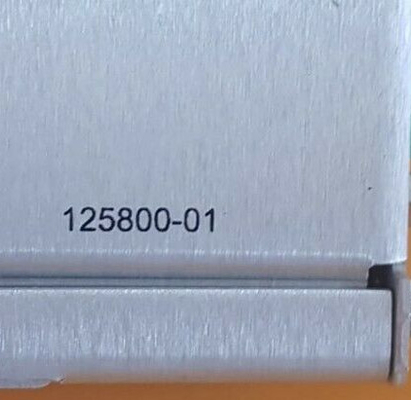

Produit :Bently Nevada Bently Nevada 3500/25 125800-01 Module d'E/S Keyphasor (Terminaisons internes)

Description
Le module Keyphasor amélioré 3500/25 est un module à deux canaux, de demi-hauteur, utilisé pour fournir des signaux Keyphasor aux modules de surveillance dans un rack 3500. Le module reçoit les signaux d'entrée des sondes de proximité ou des capteurs magnétiques et convertit les signaux en signaux Keyphasor numériques qui indiquent quand la marque Keyphasor sur l'arbre coïncide avec le transducteur Keyphasor. Le système de protection des machines 3500 peut accepter jusqu'à quatre signaux Keyphasor pour une configuration normale et jusqu'à huit signaux Keyphasor dans une configuration appairée.

Le signal Keyphasor est une impulsion par tour ou à événements multiples par tour provenant d'un arbre rotatif ou d'un engrenage utilisé pour fournir une mesure de synchronisation précise. Cela permet aux modules de surveillance 3500 et aux équipements de diagnostic externes de mesurer la vitesse de rotation de l'arbre et les paramètres vectoriels tels que l'amplitude et la phase des vibrations 1X.
Le module Keyphasor amélioré est un module du système 3500 amélioré. Il offre des capacités de traitement des signaux Keyphasor étendues par rapport à la conception précédente tout en conservant une compatibilité descendante complète en termes de forme, d'ajustement et de fonction avec les modules Keyphasor existants pour une utilisation dans les systèmes hérités. Le module Keyphasor, PWA 125792-01, est complètement remplacé par le module mis à jour 149369-01.

Lorsqu'une entrée Keyphasor système est requise pour les applications redondantes modulaires triples (TMR), le système 3500 doit employer deux modules Keyphasor. Dans cette configuration, les modules fonctionnent en parallèle pour fournir à la fois un signal Keyphasor principal et secondaire aux autres modules du rack. Un système avec plus de quatre entrées Keyphasor peut utiliser une configuration appairée à condition qu'il n'y ait pas plus de quatre signaux d'entrée Keyphasor principaux. Une configuration appairée nécessite deux positions de surveillance consécutives dans les positions supérieure/inférieure ou les deux positions de demi-slot. Quatre modules Keyphasor accepteront quatre canaux d'entrée principaux et quatre de sauvegarde et fourniront quatre canaux de sortie (un par module). Une configuration de deux appairés et un non-appairé (trois modules Keyphasor au total) est également possible. Dans une telle configuration, l'utilisateur peut configurer le Keyphasor non-appairé (commander soit deux options à 2 canaux, soit une option à 1 canal et une option à 2 canaux)

Le module d'E/S Keyphasor isolé est conçu pour les applications où les signaux Keyphasor sont connectés en parallèle à plusieurs appareils et nécessitent une isolation des autres systèmes, tels qu'un système de contrôle. Le module d'E/S isolé a été créé spécifiquement pour les applications de capteurs magnétiques, mais est compatible avec les applications Proximitor* et fournira une isolation pour celles-ci, à condition qu'une alimentation externe soit fournie.

L'objectif de ce module d'E/S était principalement de mesurer la vitesse de l'arbre et non la phase. Le module peut fournir des mesures de phase, mais cette E/S introduit un décalage de phase légèrement plus élevé que la version E/S non isolée. La figure 1 montre la quantité de décalage de phase que les modules d'E/S isolés ajouteront à différentes vitesses de machine.

Les fonctionnalités améliorées du produit incluent la génération de signaux d'événements par tour à partir d'entrées à événements multiples par tour, un micrologiciel pouvant être mis à niveau sur le terrain et la création de rapports de données de gestion des actifs.
