Produit:ABB 07DC92 GJR5252200R0101 Module d'entrée/sortie numérique

Module d'entrée/sortie numérique 07 DC 92 32 entrées/sorties numériques configurables, 24 V CC, isolées électriquement en groupes, les sorties peuvent être chargées avec 500 mA, bus système CS31

Objectif Le module d'entrée/sortie numérique 07 DC 92 est utilisé comme module distant sur le bus système CS31. Il contient 32 entrées/sorties, 24 V CC, en 4 groupes avec les caractéristiques suivantes:• Les entrées/sorties sont accessibles individuellement • comme entréesLes sorties fonctionnent avec des transistors, ont une charge nominale de 0,5 A et sont protégées contre la surcharge et le court-circuit.

• Les 4 groupes d'entrées/sorties sont isolés électriquement les uns des autres et du reste de l'unité. • Le module occupe deux adresses numériques pour les entrées et sorties sur le bus système CS31.Il est possible de configurer l'unité uniquement comme un module de sortieDans ce cas, les adresses des entrées ne sont pas nécessaires. L'unité fonctionne avec une tension d'alimentation de 24 V CC. La connexion de bus système est isolé électriquement du reste de l'unité.Le module offre un certain nombre de fonctions de diagnostic (voir le chapitre "Diagnostic et affichage").

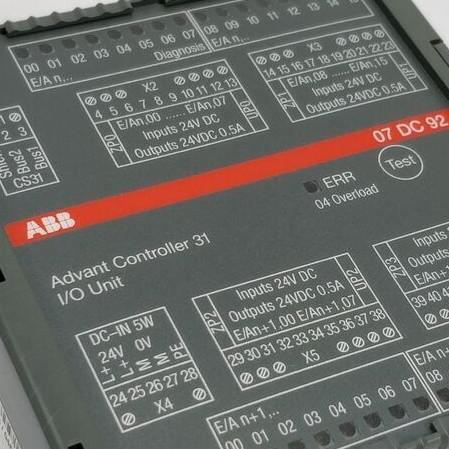

Displays and operating elements on the front panel 1 32 yellow LEDs to indicate the signal status of the configurable inputs and outputs 2 List of diagnosis information concerning the LEDs when they are used for diagnosis display 3 Red LED for error message 4 Test button Electrical connection The module can be mounted on a DIN rail (height 15 mm) or with 4 screwsLa figure suivante montre la connexion électrique du module d'entrée/sortie.
