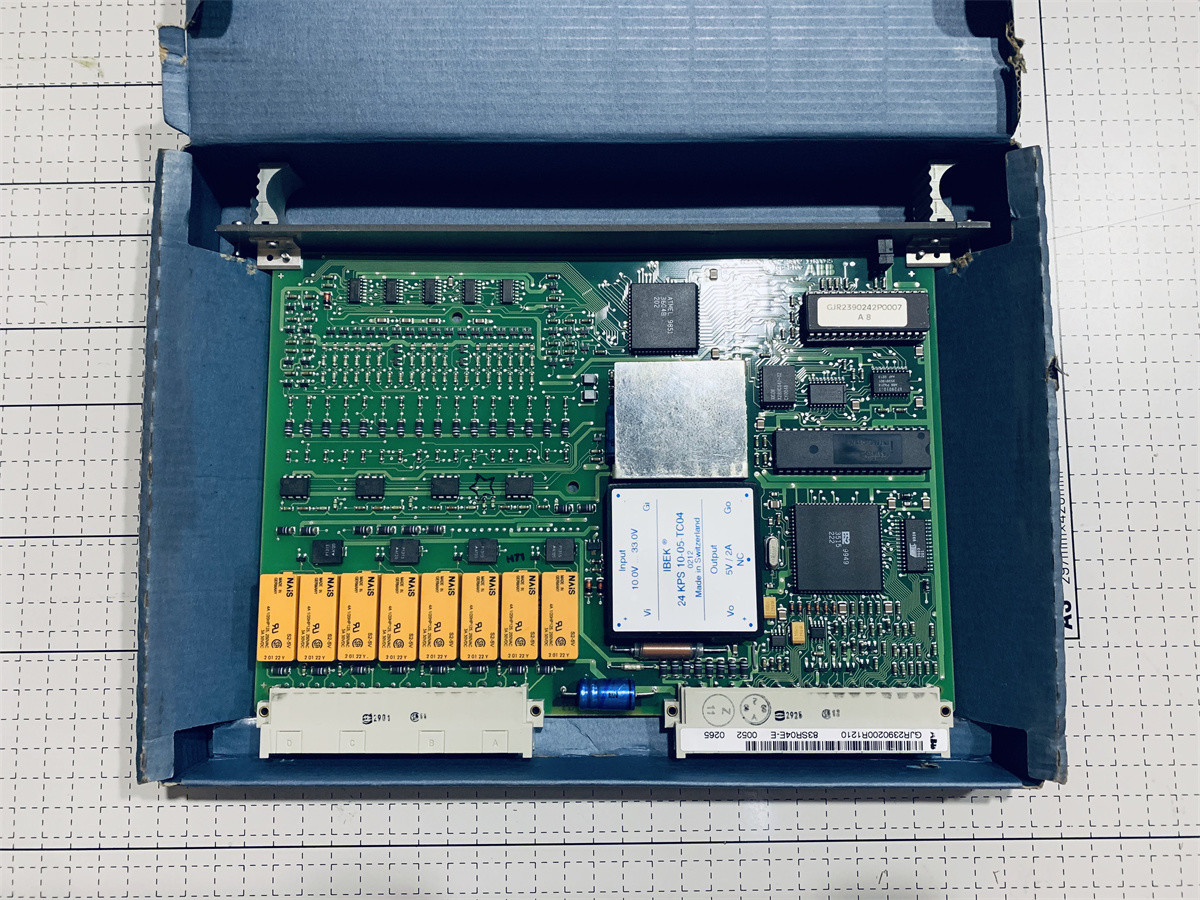

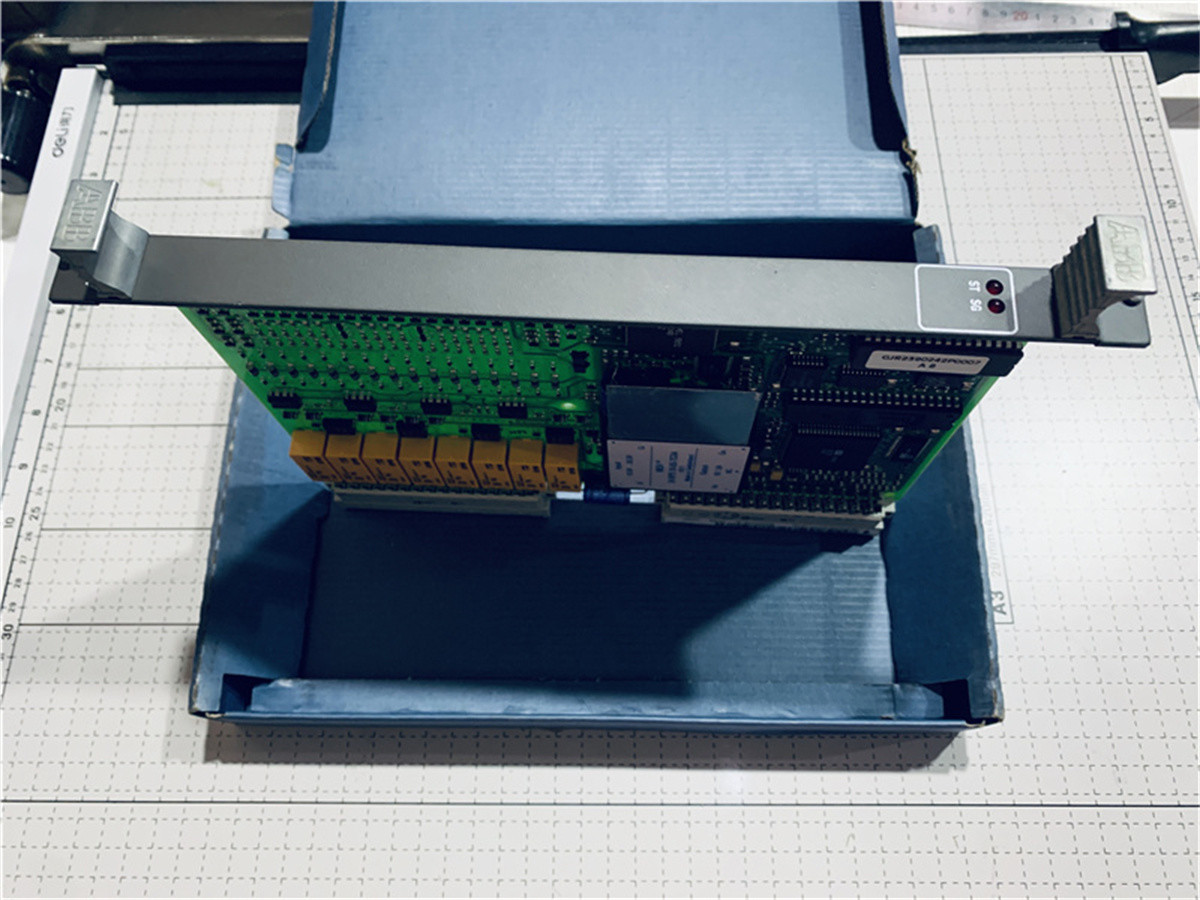

Produit:83SR04 GJR2390200R1210 83SR04E-E ABB Module de commande de traitement du signal de commande binaire et analogique

Définition

83SR04E-E est utilisé pour les tâches de commande binaire et analogique de programme stocké aux niveaux de commande du lecteur, du groupe et de l'unité.
- Contrôle des entraînements unidirectionnels
- Contrôle des actionneurs par entraînement
- Contrôle de l'entraînement des soupapes électroniques
- Contrôle de groupe de fonctions binaires (séquentiel et logique)
- Contrôle en trois étapes
- Conditionnement du signal

83SR04E-E est destiné à être utilisé en liaison avec la station de traitement polyvalente.- Mode de commande binaire (et fonctions de base analogiques) avec temps de cycle variable - Mode de commande analogique (et commande binaire) avec temps de commande fixe, temps de cycle sélectionnable - Mode de conditionnement du signal avec temps de cycle fixe et sortie de bits de perturbation Le mode de fonctionnement est sélectionné au moyen du bloc de fonctions TXT1,qui est le premier à apparaître dans la structure. en mode de commande binaire, jusqu'à 4 commandes binaires de groupe de fonctions ou 4 commandes d'entraînement,ou des combinaisons de commandes de groupe d'entraînement et de groupe de fonctions binaires peuvent être mises en œuvre pour chaque module (notant le temps de cycle du module). en mode de commande analogique,un maximum de 4 boucles de commande analogiques sous forme de régulateurs à 3 étapes - en fonction du temps de régulation de l'actionneur - peuvent être mises en œuvre pour chaque module (voir "Modis de fonctionnement")Le module intègre 4 interfaces matérielles avec l'équipement de commutation et le processus.

Données de commande:
83SR04-E/R1210 Numéro de commande: GJR2390200R1210
