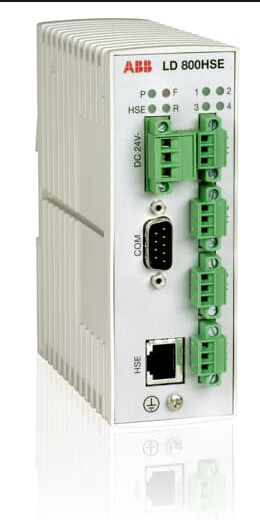

BASE Fieldbus de HSE d'ABB LD 800 liant le dispositif LD 800HSE
HSE D'ABB LD 800
,BASE Fieldbus liant le dispositif
Produit : BASE Fieldbus de HSE d'ABB LD 800 liant emballage d'usine du dispositif LD 800HSE le nouvel
Le LD 800HSE liant le dispositif sert de passage entre les dispositifs de champ sur les liens H1 et le filet inférieur de HSE.
LD 800HSE permet à l'accès de mettre en place des dispositifs reliés à la BASE Fieldbus (FF) de surveillance et des systèmes de contrôle aussi bien que des consoles de gestion. Le dispositif est qualifié pour l'usage superflu, où les H1-ports correspondants de deux dispositifs de enchaînement sont reliés à un lien H1. Un lien distinct de redondance entre les dispositifs de enchaînement primaires et secondaires assure le failover et la surveillance fiables de la redondance.
Deux versions différentes sont disponibles, une pour des secteurs sûrs et une pour des secteurs dangereux.
Avantages
- Fournit le lien entre le protocole à grande vitesse de l'Ethernet du FF (HSE) et jusqu'à quatre liens H1
- Configuration transparente des dispositifs H1 reliés du système hôte
- Permet l'accès aux blocs dans des dispositifs H1 (client/serveur)
- Quatre maîtres indépendants du lien H1 (LAS)
- Éditez/pour souscrire (H1) (avec jusqu'à 4 sous-cycles)
- Republication des données d'un lien H1 dans des autres ou de H1 au HSE
- Mise à jour de progiciels par l'intermédiaire de téléchargement
| Données techniques de LD 800HSE | ||
| Conception mécanique | Dimensions | (largeur de taille x de longueur X) 47 x 131 x 111 millimètres, monté sur le rail DIN 35 millimètres |
| Poids | approximativement 0,4 kilogrammes | |
| Degré de protection | IP 20 | |
| Conditions environnementales | Température de fonctionnement | 0° C… +55° C, support non-vertical et air entravé la convection peut réduire la limite supérieure de la température |
| Température de stockage | −20° C… +70° C | |
| Hygrométrie | 0%… 95%, sans condensation | |
| Interface d'Ethernet | Nombre de canaux | 1 |
| Port | Ethernet 10BASE-T/100BASE-TX, TJ45 | |
| Vitesses de transfert | 10 Mbits/s ou 100 Mbits/s (autosensing) | |
| Interface de H1 Fieldbus | Nombre de canaux | 4 |
| Ports | Terminaux de vis de poteau de FF H1 3 (que l'on peut brancher) accouplement de transformateur galvaniquement d'isolement |
|
| Profil de couche physique | type 114, signalisation standard de puissance, séparément actionnée, non d'une sécurité inhérente | |
| Vitesse de transfert | 31,25 Kbits/s | |
| Interface série | Port | mâle RS-232, 115,2 Kbits/s de 9-pole SubD |
| Certifications | CRNA de conformité de la CE. à la directive d'EMC 2004/108/PAR EXEMPLE (EMC), 2006/95/PAR EXEMPLE (basse tension) et 94/9/PAR EXEMPLE (ATEX) Électro CRNA magnétique de Compatibilty (EMC). à. Classe A de la sous-partie B de la partie 15 de FCC, VCCI équipement 2002 de technologie de l'information de la classe 2 CRNA de choc et de vibration. à la partie DIN IEC68 G3 a enduit le CRNA. à ANSI/ISA 71,04, EN60068-2-60 |
|
| Certifications (seuls EX de LD 800HSE) |
Certification dangereuse d'emplacement : |
|
