Allen Bradley ICS T8846 nouveau stock Moniteur de vitesse TMR Trusted

Aperçu du produit :

Le moniteur de vitesse Trusted® T8442 TMR surveille la vitesse de l'arbre et l'accélération des machines rotatives. Il assure la protection des machines pour les fonctions d'arrêt en cas de survitesse et de sur-accélération. Les applications typiques des machines comprennent les turbines à vapeur et à gaz entraînant des pompes, des compresseurs et des générateurs. Un module de surveillance de la vitesse T8442 au sein d'un système Trusted offre la possibilité de contrôler la vitesse de la turbine indépendamment des fonctions de protection des machines.

Les temps de réponse du système sont souvent critiques pour ces types d'applications. Pour minimiser les délais de traitement, le T8442 fonctionne comme un sous-système de contrôle tolérant aux pannes autonome au sein de l'environnement Trusted System.

Chaque T8442 dispose de trois groupes de surveillance et de contrôle. Chaque groupe fournit les fonctions de surveillance de la vitesse et de contrôle d'arrêt requises pour une machine rotative. Jusqu'à trois trains de turbines peuvent être gérés par un seul T8442. Un seul groupe de machines rotatives comprend trois canaux d'entrée de vitesse redondants modulaires triples (TMR) distincts et deux structures de commande de sortie tolérantes aux pannes, redondantes quadruples distinctes. Les turbines ayant plus de trois capteurs de vitesse peuvent être prises en charge en combinant les groupes de surveillance et de contrôle.

Caractéristiques :

• Trois groupes de machines rotatives.

• Trois entrées de vitesse redondantes modulaires triples (TMR) par groupe de machines rotatives.

• Entrées de vitesse de sonde actives ou passives.

• Deux structures de sortie de contrôle d'arrêt sans tension, tolérantes aux pannes, redondantes quadruples par groupe de machines rotatives.

• Barrière d'isolation opto/galvanique résistant aux impulsions de 2500 V.

• Isolation galvanique entre les entrées/sorties de terrain.

• Rapport de séquence d'événements (SOE) intégré avec une résolution de 1 ms.

• Configurations de modules de secours à chaud utilisant l'emplacement compagnon.

• Tolérance aux pannes implémentée par le matériel (HIFT).

• Les LED d'état du panneau avant indiquent l'état du module, le mode de fonctionnement et l'état des entrées/sorties du groupe de machines rotatives. Diagnostics automatiques et autotests complets.

• Certifié TϋV IEC 61508 SIL 3.

Nos marques d'avantages :

Bently Nevada / ABB / Allen-Bradley / ICS / TRICONEX / Honeywell / Foxboro / GE / Siemens / Moore / Emerson / Ovation / Westinghouse / Epro / Yokogawa / Yaskawa / Schneider / HIMA / B&R / Woodward / ZNYX

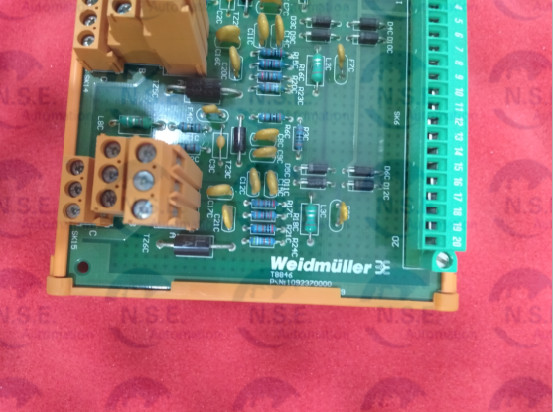

Images des produits :
