40 la Manche ICS T8448 a fait confiance au module d'interface de zone du DEMAIN 24Vdc
T8448
,Module d'interface de la zone T8448
,ICS T8448
ICS T8448 a fait confiance à la Manche du module d'interface de zone du DEMAIN 24Vdc 40
ICSTT-RM278P-EN-P (PD-T8448)
Aperçu de produit :
Le module d'interface de zone de Trusted® DEMAIN a été conçu pour fournir une interface configurable spécifiquement pour l'usage des systèmes dans du feu et protection contre les gaz. Le module connecte des entrées ou des déclencheurs de dispositif jusqu'à 40 le feu et de gisement de gaz. Chacun des 40 canaux d'entrée-sortie peut être individuellement configuré en tant que l'entrée analogique, l'entrée de Digital ou sortie numérique pour fournir toutes les interfaces requises pour protéger un ou plusieurs des zones du feu et de gaz. L'interface aux dispositifs de champ est par un arrêt souple 8842 d'assemblage de champ, qui fournit la boucle de champ conditionnant pour chacun des types de signal, et permet la connexion des signaux "Reset" pour verrouiller le type détecteurs sans besoin de matériel externe. Le module est séparé dans 5 groupes chacun de puissance avec 8 canaux. Des groupes de puissance peuvent être combinés ensemble pour fournir un nombre configurable de canaux pour chaque zone du feu/gaz. Toutes ces fonctions fournissent des données au système de confiance de DEMAIN qui agit en tant que solutionneur de logique. Ce module n'est pas approuvé pour la liaison directe aux secteurs dangereux et devrait être employé en même temps que des dispositifs de glissière de sécurité intrinsèque.
Des examens de diagnostic triplés sont exécutés dans tout le module, y compris des mesures pour le courant et la tension sur chaque partie de canaux votés d'entrée ou de sortie. Des essais sont également réalisés pour collé dessus et collé outre des échecs. Toutes les entrées sont traitées comme analogue et sont entièrement examinées. La tolérance de fautes est réalisée par (DEMAIN) une architecture superflue modulaire triple dans le module pour chacun des 40 canaux
Caractéristiques :
• 40 points sélectionnables superflus modulaires triples d'entrée-sortie par module. • Les entrées connectent à 4-20 détecteurs de gaz de mA, à détecteurs du feu et de la chaleur, à unités en verre etc. de coupure.
• Le dispositif programmable de champ "Reset" des signaux (jusqu'à 5 différentes remises).
• Deux ou dispositifs trifilaires de champ par 8842.
• Protection de fusible des entrées et sorties par 8842, externe au module.
• Les sorties numériques de puissance élevée à connecter aux amortisseurs, libération d'extincteur, incendie pompe etc.
• 5 groupes d'isolement de puissance pour permettre des configurations flexibles et efficaces de champ
• Diagnostics et autotest automatiques complets.
• Ligne automatique surveillance par point pour détecter des défauts dans le câblage et les charges de champ.
• Impulsion de 2500 V résister à barrière opto/galvanique d'isolement.
• Protection automatique de surintensité (par canal), aucun fusibles externes requis.
• Séquence intégrée du reportage d'opérations (SOE) avec 1 résolution de Mme.
• Le module peut chaud-être remplacé en ligne utilisant des configurations (adjacentes) consacrées de fente ou de SmartSlot de compagnon (une fente disponible pour beaucoup de modules).
• Les diodes électroluminescentes de statut de sortie de panneau avant (LED) pour chaque canal indiquent des défauts de câblage de statut et de champ.
• Le statut LED de Front Panel Module indiquent la santé de module et le mode opérationnel (actif, de réserve, instruit).
• TϋV a certifié le CEI 61508 SIL 3.

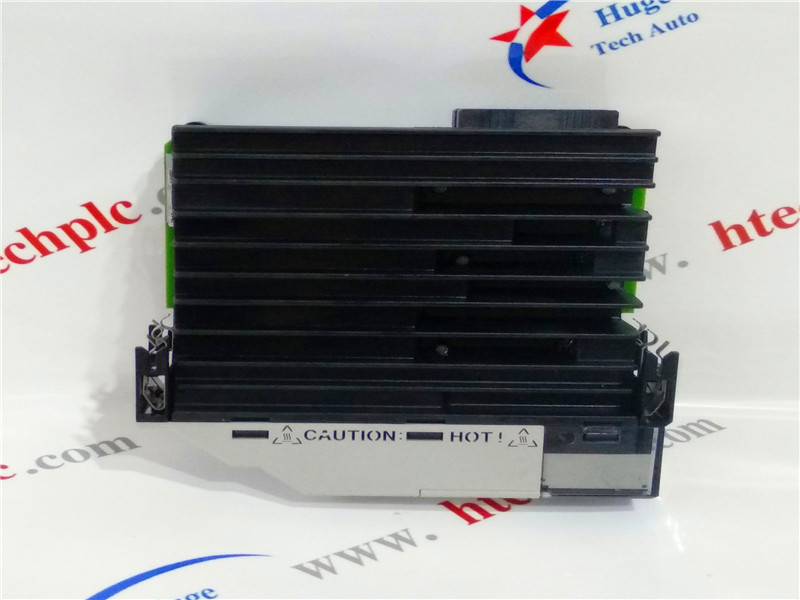

Image :
États de produit :
Cette image est pour le style de produit de référence seulement, date de fabrication spécifique et la version de produit, se rapportent svp à la livraison réelle de produit !
