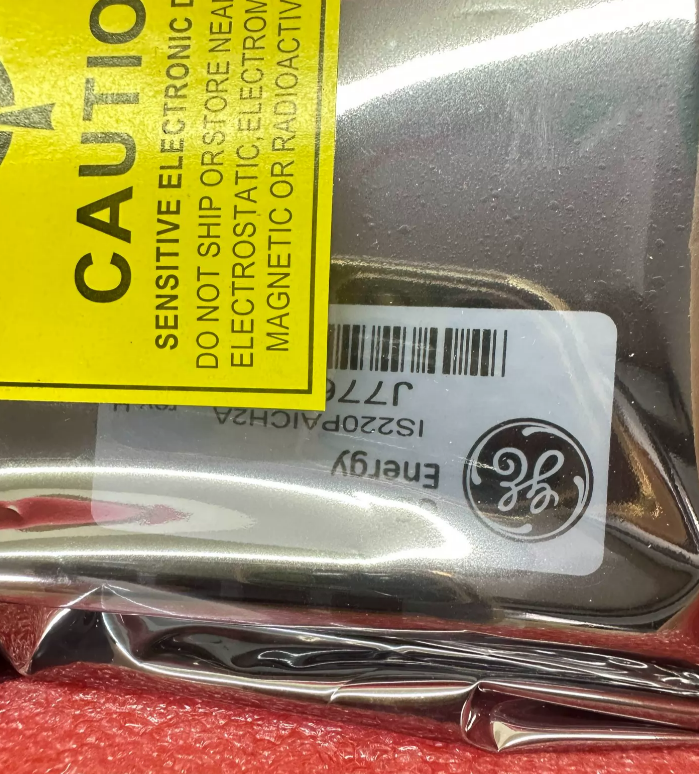

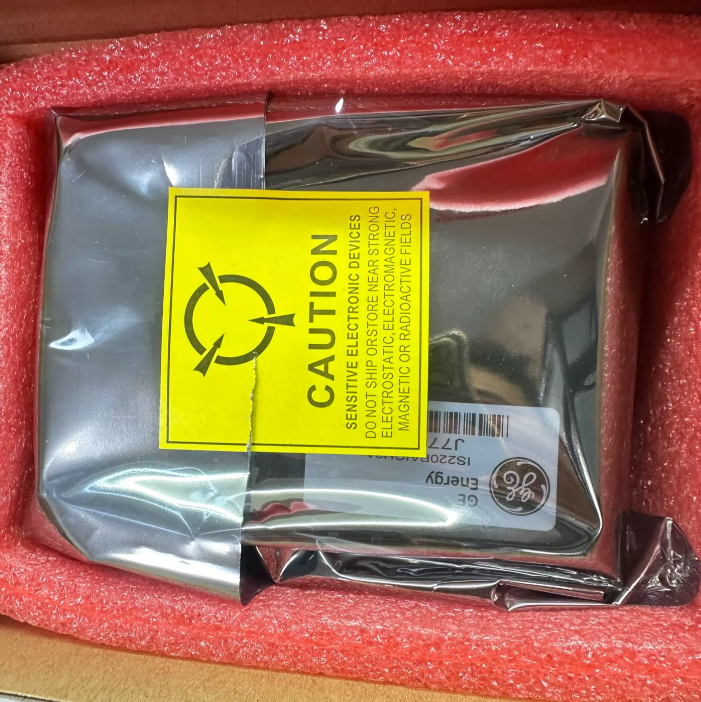

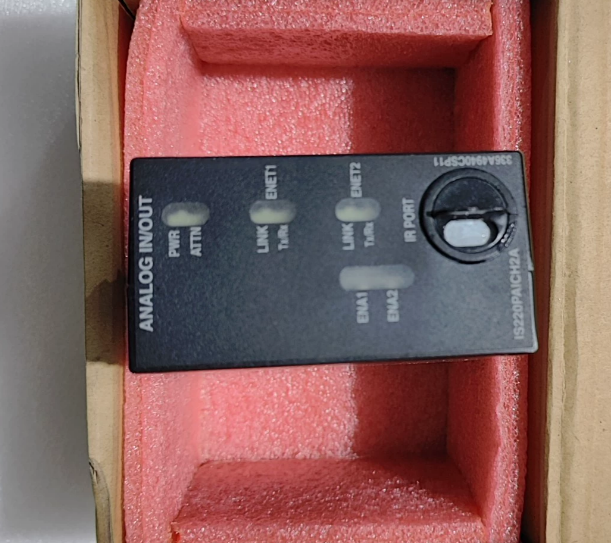

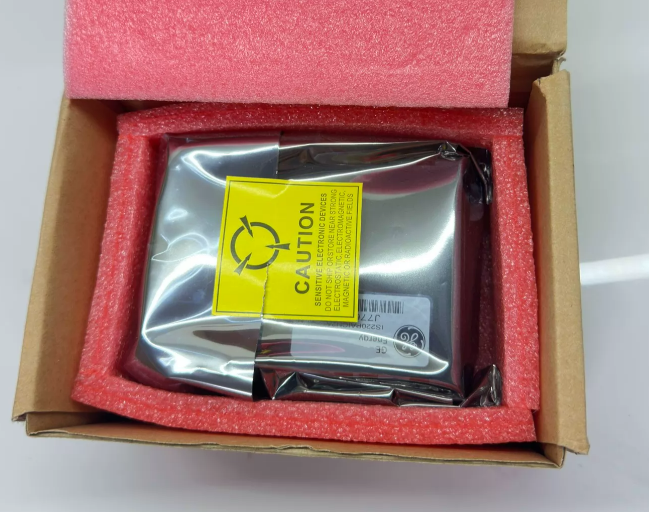

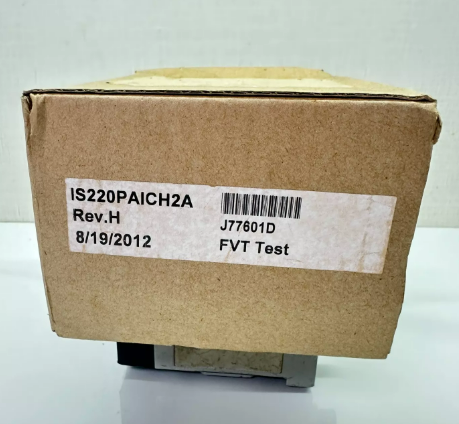

IS220PAICH2A General Electric Mark VIe

L'IS220PAICH2A est un module d'entrée/sortie analogique (Analog I/O Pack) haute performance largement utilisé dans les turbines à gaz, les turbines à vapeur et diverses applications de contrôle de processus industriels. Ce module n'est pas une carte d'acquisition de données passive traditionnelle, mais plutôt un appareil frontal intelligent doté de capacités de communication actives.

Il est généralement installé dans un rack VME et se branche directement sur une carte terminal via un connecteur DC à 37 broches, servant de lien central entre le monde physique (capteurs et actionneurs de terrain) et la logique numérique (systèmes de contrôle). En tant que "sentinelle de signal" et "traducteur précis" du système Mark VIe, sa mission principale est de convertir les signaux analogiques du terrain industriel en données numériques de haute qualité que le système de contrôle peut comprendre.

• Configuration multi-canaux haute densité : fournit 10 canaux d'entrée analogique et 2 sorties en boucle de courant
• Conversion analogique-numérique haute précision : le module utilise un CAN Σ-Δ 24 bits (convertisseur analogique-numérique) et un CNA 16 bits, avec une précision de ≤ ±0,05 % FS (pleine échelle) et une précision de mesure meilleure que ±0,1 %
• Isolation et protection électriques de qualité industrielle : fournit une tension d'isolation de 2500 Vrms entre les canaux et entre les canaux et la masse, bloquant efficacement les interférences de boucle de masse et le bruit en mode commun
• Diagnostic intelligent et communication HART : chaque canal d'entrée prend en charge nativement le protocole HART et le décodage de signal superposé
• Communication Ethernet double et architecture redondante : équipé de deux ports Ethernet TSN 100 Mbps (RJ45), prenant en charge le protocole de temps de précision IEEE 1588 (PTPv2)
• Capacité de remplacement à chaud et large plage de température : prend en charge la fonctionnalité de remplacement à chaud, permettant de remplacer les modules pendant le fonctionnement du système
• La plage de température de fonctionnement couvre de -40°C à +85°C (certains modèles prennent en charge de -40°C à +70°C)

Une grande centrale électrique a déployé le module IS220PAICH2A dans ses turbines à gaz 9HA.02 pour construire un système de surveillance de jumeau numérique, installant plus de 3 000 capteurs de haute précision pour former un réseau de surveillance multi-physique.
