Coudé le Nevada à deux voies partie 3500 25 modules de Keyphasor 149369-01+125800-01/135473-01

Produit : Coudé le Nevada 3500/25 module de Keyphasor

149369-01+125800-01/135473-01

Le module de Keyphasor augmenté par 3500/25 est une moitié-taille, module à deux voies utilisé pour fournir des signaux de Keyphasor aux modules de moniteur dans un support 3500. Le module reçoit des signaux d'entrée des sondes de proximité ou des collectes magnétiques et convertit les signaux en signaux numériques de Keyphasor qui indiquent quand la marque de Keyphasor sur l'axe coïncide avec le transducteur de Keyphasor. Le système de protection des machines 3500 peut accepter jusqu'à quatre signaux de Keyphasor pour la configuration normale et jusqu'à huit signaux de Keyphasor dans une configuration appareillée.

Le module augmenté de Keyphasor est un module de système 3500 amélioré. Il offre des capacités augmentées de traitement des signaux de Keyphasor au-dessus de la conception précédente tout en maintenant la vers le bas-compatibilité complète en termes de forme, équiper et fonction des modules existants de Keyphasor pour l'usage dans des systèmes de legs. Le module de Keyphasor, PWA 125792-01, est complètement remplacé par le module 149369-01 mis à jour.

Quand une entrée de système Keyphasor est exigée pour (DEMAIN) des applications superflues modulaires triples, le système 3500 devrait utiliser deux modules de Keyphasor. Dans cette configuration, les modules fonctionnent en parallèle pour fournir un signal primaire et secondaire de Keyphasor aux autres modules dans le support.

Un système avec plus de quatre entrées de Keyphasor peut employer une configuration appareillée a fourni là ne sont pas plus de quatre signaux d'entrée primaires de Keyphasor. Une configuration appareillée exige deux positions de surveillance consécutives dans les deux de moitié-fente les positions supérieures et inférieures ou. Quatre modules de Keyphasor accepteront quatre canaux d'entrée primaires et quatre de secours et fourniront quatre canaux de sortie (un par module). Une configuration de deux appareillés et d'un non apparié (trois modules de Keyphasor se montent) est également possible. Dans une telle configuration, l'utilisateur peut configurer l'un Keyphasor non apparié (ordre l'un ou l'autre de deux 2 canaux ou un 1 canal et une option de 2 canaux)

Pièces de rechange

149369-01 module augmenté de Keyphasor

Note : Ce module peut commande comme remplacement embrochable direct pour le module d'entrée-sortie du module 125792-01. 125800-01 Keyphasor de Keyphasor (les arrêts internes)

126648-01 module d'entrée-sortie de Keyphasor (arrêts externes)

125800-02 module d'isolement d'entrée-sortie de Keyphasor (arrêts internes) (conçus pour l'usage avec les collectes magnétiques)

126648-02 module d'isolement d'entrée-sortie de Keyphasor (arrêts externes) (conçus pour l'usage avec les collectes magnétiques)

135473-01 module d'entrée-sortie de Keyphasor (barrières internes et arrêts internes.

Dragonne 04425545 fondante (à usage unique)

En-tête de 00580438 connecteurs, arrêt interne, 4-Position, vert

En-tête de 00502133 connecteurs, arrêt interne, 12-Position, manuel de module du bleu 129770-01 Keyphasor

Produits chauds de ventes :

125720-01

125760-01

125768-01

125800-01 module d'entrée-sortie de Keyphasor

125840-01 L'ÉNERGIE ALIMENTATION 3500/15 À HAUTE TENSION

126648-01 MODULE D'ENTRÉE-SORTIE DE KEYPHASOR

128229-01 module séismique d'entrée-sortie de Proximitor

133323-01 MODULE DE TACHYMÈTRE

133396-01 MODULE DE LA PROTECTION E/S DE SURVITESSE

135137-01 module d'entrée-sortie de position

135473-01 module d'entrée-sortie de Keyphasor de barrière

135489-04

136188-02

136703-01

138708-01

146031-01

149992-01

Nous sommes l'un du plus grand distributeur du PLC, contrôleur, inverseur de fréquence, convertisseur, moteur servo, écran tactile, affichage, commande, module de software.input, module de sortie et système de contrôle de modulation. Marques : ALLEN-BRADLEY, ABB, GE, ICS TRIPLEX, FANUC, TRICONEX, OMRON, SCHEIDER, SIEMENS, coudé le Nevada, WESTINGHOUSE ET FOXBORO

Lien de téléchargement de fiche technique :

3500-25 fiche technique augmentée de module de Keyphasor - 1415…

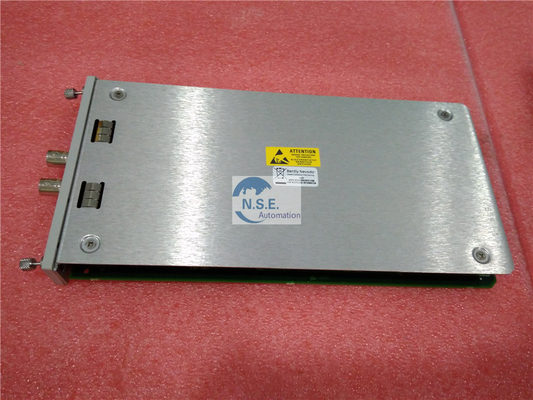

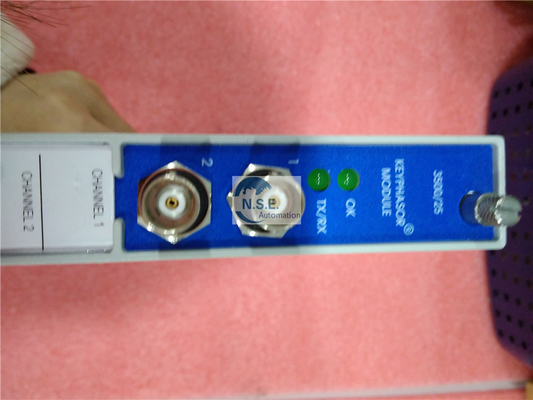

Photos :
