ROCKWELL AUTOMATION ICS Triplex T8461 a fait confiance au module de sortie de C.C du DEMAIN 24V DC/48V - la Manche 40
T8461
,Module de sortie numérique T8461
,Allen Bradley T8461
Produit:ROCKWELL AUTOMATION ICS Triplex T8461 Module de sortie en courant continu 24V / 48V TMR de confiance - 40 canaux
Résumé du produit:
Le module de sortie numérique de 24 Vdc / 48 Vdc du Trusted® Triple Modular Redundant (TMR) est connecté à
Des tests diagnostiques triplés sont effectués dans l'ensemble du module, y compris
Les tests sont également effectués sur les canaux de sortie de l'appareil.
La tolérance à l'erreur est obtenue grâce à un TMR.
l'architecture au sein du module pour chacun des 40 canaux de sortie.
La surveillance automatique de la ligne du dispositif de terrain est assurée.
à la fois des défaillances de circuit ouvert et de court-circuit dans le câblage de terrain et les dispositifs de charge.
Le module fournit des rapports de séquence d'événements (SOE) à bord avec une résolution de 1 ms.
Les états de sortie sont automatiquement déterminés par
les mesures de tension et de courant à bord du module.
Ce module n'est pas homologué pour une connexion directe à des zones dangereuses et doit être utilisé dans les zones dangereuses.
en conjonction avec les dispositifs de barrière de sécurité intrinsèque.
| Détails du produit | |
| Fabrication/marque | Le système d'exploitation de l'appareil |
| Modèle/type | T8461 |
| Informations relatives à la commande/numéro de pièce | T8461 |
| Définition | Module de sortie de courant continu de 24 V / 48 V TMR fiable - 40 canaux |
| Code du SH | 85044030 |
| Origine | États-Unis |
| Dimension | 25*25*10 cm |
| Le poids | 1.2 kg |
Fiche de données:T8461.pdf
Caractéristiques:
• 40 canaux de sortie TMR par module.
• Diagnostic complet et automatique et auto-test.
• Surveillance automatique des lignes par canal pour détecter le câblage de champ en circuit ouvert et en court-circuit
et les défauts de charge.
• une résistance à l'impulsion de 2500 V à une barrière d'isolation opto/galvanique.
• Protection automatique contre les surtensions (par canal), pas besoin de fusibles externes.
• Rapport sur la séquence d'événements (SOE) à bord avec une résolution de 1 ms.
• Le module peut être remplacé à chaud en ligne à l'aide d'une fente ou d'une fente SmartSlot
(un emplacement de rechange pour plusieurs modules).
• Les diodes électroluminescentes (LED) pour chaque canal indiquent l'état de sortie du panneau avant
les défauts de câblage de l'état et du champ.
• Les LED du panneau avant indiquent l'état du module et le mode de fonctionnement (Actif,
En attente, éduqué.
• TϋV certifié CEI 61508 SIL 3.
• Les sorties sont alimentées en groupes isolés de huit groupes, chacun d'entre eux étant un groupe de puissance (PG).

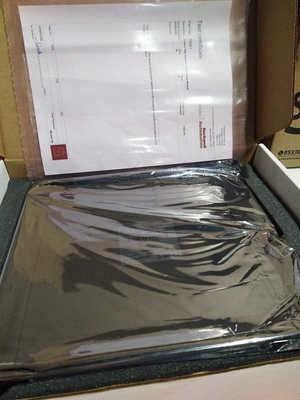

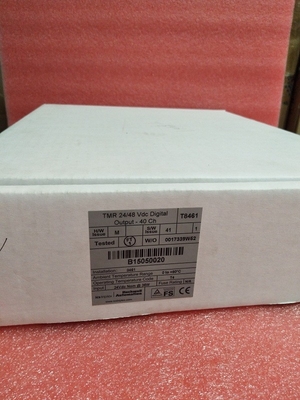

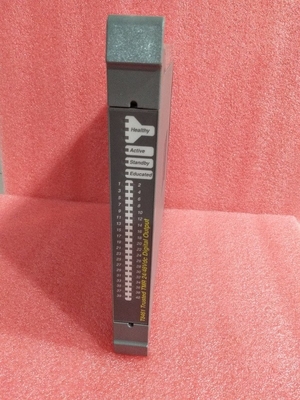

Une photo:
